通信电路图

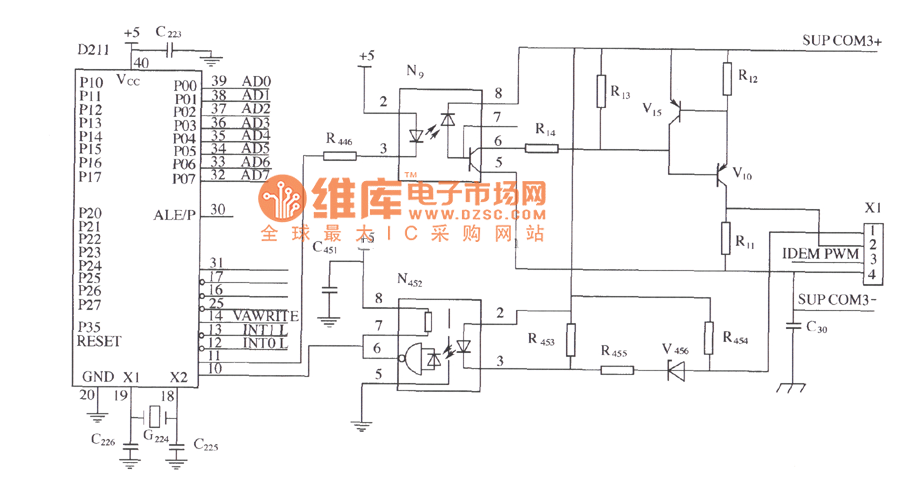

　　监控模块与整流模块的通信电路如图所示。光耦N9和N452在微处理器D211和整流模块之间提供了隔离，N9隔离发送缓冲器V15和V10，发送缓冲器V15和V10设计为可提供100个整流模块的通信的驱动能力，N452是一个高增益的光耦缓冲器，用于接收整流模块发送过来的信号。
