21世纪光伏逆变器元器件解决方案
如图1所示，光伏逆变器的结构并非仅限于单相、基于变压器的逆变器。其他常见类型包括：高频率、双极型、三相无变压器和电池供电逆变器。虽然其拓扑结构彼此不同，但通常共用相同的元器件解决方案。框图2中显示几个使用在基于变压器、三相逆变器的CMOS工艺隔离器件。

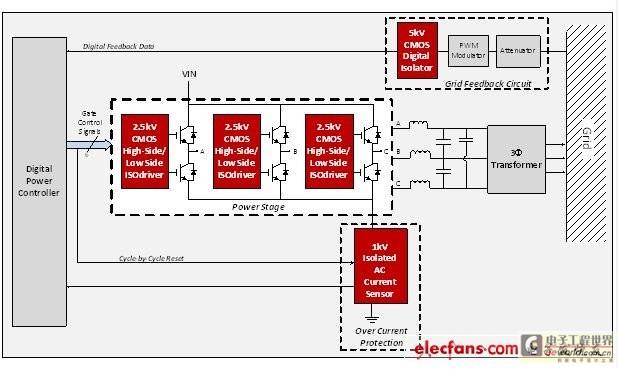

图2：使用CMOS隔离器件的三相逆变器
这是一个典型的闭环结构，数字控制器调节电源开关的占空比，迫使光伏发电系统输出电压的幅值和相位与电网需求精确匹配。隔离门驱动器在单一封装中集成安全认证过的电气隔离（1kV、2.5kV或5kV等级）和高压侧（high-side）电平转换功能，不需要外部隔离器件。每个驱动器输出与其他输出隔离，使正负电压输出可以混合使用，而不会产生闭锁效应（latch-up）。
反馈到控制器的电流由一个4mm x 4mm x 1mm的CMOS隔离交流电流感应器提供（其1kV隔离等级受限于封装，更大封装版本有高达5kVrms等级）。此单芯片感应器具有比电流感应变压器更宽的温度范围、更高精度及可靠性。该传感器在每个周期复位，由数字控制器产生的逆变器门控制信号产生周期信号，从而无需外部复位电路。电网反馈是系统反馈控制机制的重要组成部分。电阻衰减器用于降低电网电压到PWM调制器兼容的范围，把正弦波输入转换成一个离散的PWM波形，并且由CMOS数字隔离器安全隔离。
