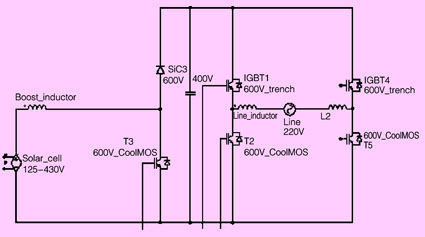

图3 单相无变压器式光伏逆变器原理图
boost电路通过对输入电压的调整实现最大功率点跟踪。h桥逆变器把直流电逆变为正弦交流电注入电网。上半桥的igbt作为极性控制器，工作在50hz，从而降低总损耗和逆变器的输出电磁干扰。下半桥的igbt或者mosfet进行pwm高频切换，为了尽量减小boost电感和输出滤波器的大小，切换频率要求尽量高一些，如16khz。
4.1 单相无变压器式光伏逆变器的优点
我们推荐使用功率模块来设计光伏逆变器，因为把图3拓扑结构上的所有器件集成到一个模块里面可以提供以下优点：
(1) 安装简单，可靠;
(2) 研发设计周期短，可以更快地把产品推向市场;
(3) 更好的电气性能。
4.2 对于模块设计，必需要达到的指标
而对于模块的设计，我们必须保证：
(1) 直流母线环路低电感设计
为了实现这个目标，我们必须同时降低模块内部和外部的寄生电感。为了降低模块内部的寄生电感，必须优化模块内部的绑定线，管脚布置以及内部走线。为了降低模块外部寄生电感，我们必须保证在满足安全间距的前提下，boost电路和逆变桥电路的直流母线正负两端尽量靠近。
(2) 给快速开关管配置专有的驱动管脚
开关管在开关过程中，绑定线的寄生电感会造成驱动电压的降低。从而导致开关损耗的增加，甚至开关波形的震荡。在模块内部，通过给每个开关管配置专有的驱动管脚(直接从芯片上引出)，这样就可以保证在驱动环路中不会有大电流流过，从而保证驱动回路的稳定可靠。这种解决方案目前只有功率模块可以实现，单管igbt还做不到。
图4显示了vincotech公司最新推出的光伏逆变器专用模块flowsol-bi(p896-e01)，它集成了上面所说的优点。
