在线式UPS电源工作原理图

作者：   发布日期：2017-02-28 22:42   信息来源：http://www.nh01.cn/

    UPS电源 -在线式UPS电源工作原理图

1、UPS电源整机工作原理图

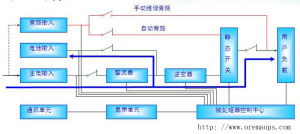

UPS电源整机工作原理图

2、市电正常UPS电源工作原理图

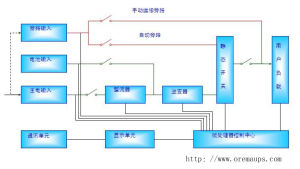

ups电源市电模式工作原理图

交流电输入经整流滤波变换成直流后，再通过SPWM逆变器逆变出交流电供给输出，通过逆变静态开关切换到输出；同时给电池组充电。

3、市电掉电UPS电源工作原理图

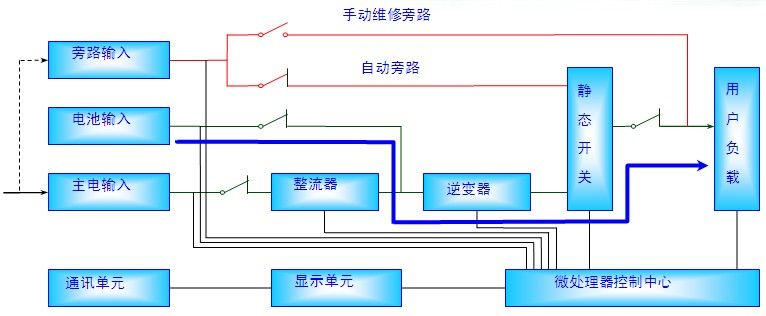

市电掉电电池逆变工作模式原理图

当市电异常时，蓄电池通过SPWM逆变器逆变出交流电供给输出通过逆变静态开关切换到

4、UPS电源旁路工作原理图

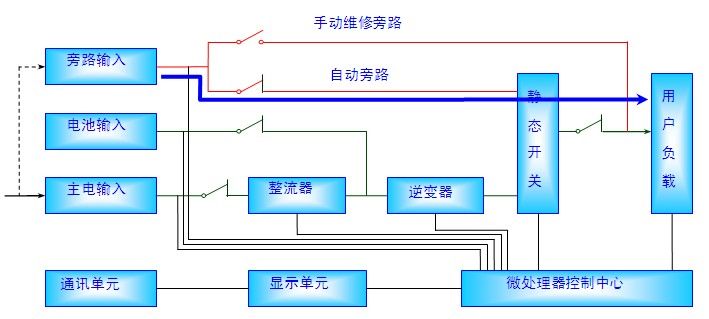

UPS旁路运行模式工作原理图

当逆变器未开启或异常时，转换为旁路运行，输出负载转为由旁路输入经旁路静态开关输出

UPS电源手动维修旁路模式

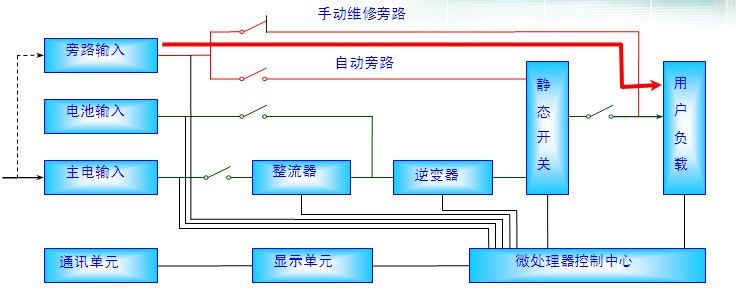

UPS手动维修旁路模式

当要求在不断电在线维修时，将合上维修旁路开关，断开关输出开关和旁路开关，这样就将UPS的电路部分和输入、输出完全断开而不会中断用户的输出。注意：在使用维修旁路开关时一定要按维修开关的操作流程。
