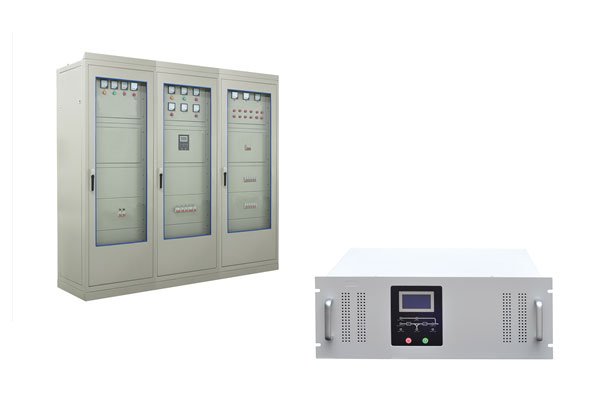

产品名称：事故照明切换电源逆变装置（DC220V/AC220V）
产品类别：电力事故照明切换电源
在线咨询：
联系电话：18766446695
工作时间：周一至周五 早上9:00-下午5:30
一:简介
事故照明切换逆变电源装置输出为纯正弦波,适用于直流电压为110V或220V,交流输入输出各为220V的场合; DC110V和DC220V系列逆变电源专为发电厂、变电站、供电局等场所设计，广泛应用于110V或220V电力系统、监控、载波、继电保护及事故照明等场合。该供电系统可从电厂或变电站自有的直流屏取电，组成交直流双路供电的不间断供电系统。
二:高频电力逆变器工作方式
1:交流主供型(市电优先)
当市电正常时,由电网市电经过隔离模块后,经过逆变器稳压输出;
当市电异常或断电时,由电池组或直流电源逆变出纯正的交流电稳压输出;
市电恢复正常后,自动转为市电供电;
2:直流主供型(直流逆变优先)
当电池电压或直流电源输出电压正常时,由电池组或直流电源逆变出纯正的交流电稳压输出;
当电池电压或直流电源输出电压异常时,才转换成由电网市电经过隔离模块后,经过逆变器稳压输出;
当电池电压或直流电源输出电压恢复正常后,又自动转为直流逆变输出;
3:纯逆变型
逆变器只是把直流电转换为交流电,供交流负载用电或电池活化放电等场合使用
三:优点
正弦波逆变器是为电力系统,电网配电系统及邮电通讯事业的实际需要而设计，安装尺寸小,2U标准19英寸机架式设计,能满足IT时代对逆变器管理的自动化和网络化的需求，以及低噪音对办公室或机房工作人员的影响小。
正弦波逆变器采用先进的SPWM和CPU控制技术，控制精确，输入输出隔离，安全高效，可靠性好，尤其对感性负载的冲击承受能力强。该系列产品不仅体积小，重量轻，外形美观，安装维护简便，操作简单，噪音低，反灌杂音低，无污染，还具有实时数据采集和远程通讯功能，为广大系统用户实施网络管理和远程监控提供了便利。该逆变器不仅仅适用于通讯行业和电力行业，同时也适用于其它对供电品质要求较高的场合，是办公室自动化的理想的电源选择。
四、技术参数
详细技术参数请与中特电力业务部咨询联系,将为您做***详尽的介绍与服务
|
技术指标 |
500VA |
1000VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
||
|
直流输入 |
额定输入电压（Vdc） |
110/220 |
|||||||
|
额定输入电流（A） |
根据功率 |
||||||||
|
输入直流电压允许范围（Vdc） |
90V—132V(110V机型);180V—270V(220V机型; |
||||||||
|
交流旁路输入 |
允许旁路电压（Vac） |
265V-185V(±10V) |
|||||||
|
额定输入电流（A） |
2.3 |
4.5 |
9.1 |
13.6 |
18.2 |
22.7 |
27.3 |
||
|
旁路转换时间（ms） |
≤5ms |
||||||||
|
交流输出 |
额定容量（VA） |
500VA |
1000VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
|
|
额定输出功率（W） |
400W |
800W |
1600W |
2400W |
3200W |
3500W |
4200W |
||
|
额定输出电压及频率 |
220Vac，50HZ |
||||||||
|
额定输出电流（A） |
1.8 |
3.6 |
7.2 |
10.8 |
14.5 |
16 |
19.1 |
||
|
输出电压精度（V） |
220±1.5% |
||||||||
|
输出频率精度（Hz） |
50±0.1% |
||||||||
|
波 形 |
纯正弦波 |
||||||||
|
波形失真率（THD） |
≤3% |
||||||||
|
动态响应时间 |
5% |
||||||||
|
功率因数（PF） |
0.8 |
0.7 |
|||||||
|
过载能力 |
120%，30秒 |
||||||||
|
逆变效率 |
≥88% |
||||||||
|
旁路转换时间（ms） |
≤5ms |
||||||||
|
工作环境 |
绝缘强度（输入和输出） |
1500Vac，1分钟 |
|||||||
|
噪音（1米） |
≤40dB |
||||||||
|
使用环境温度 |
-25℃~+50℃ |
||||||||
|
湿度 |
0~90%，不结露 |
||||||||
|
使用海拔（m） |
≤1000 |
||||||||
|
指 |
LED显示/LCD显示 |
市电正常,逆变输出,电池状态,负载情况 LCD为选配:输入电压,输出电压,电流,负载比例,状态等 |
|||||||
|
逆变器状态 |
市电正常、逆变正常、电池欠压、输出过载 |
||||||||
|
标准机架式 |
据功率情况 |
||||||||
|
重量（Kg） |
据功率情况 |
||||||||
|
保护功能 |
输入欠压、过压,输出过载、短路保护 |
||||||||
